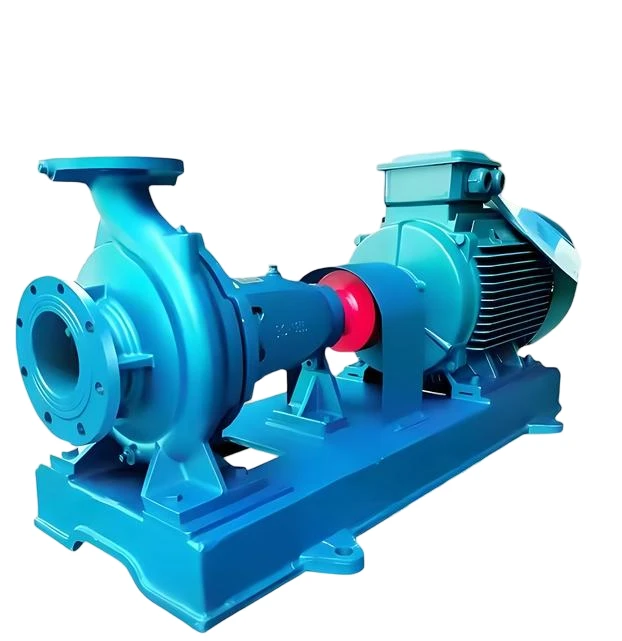

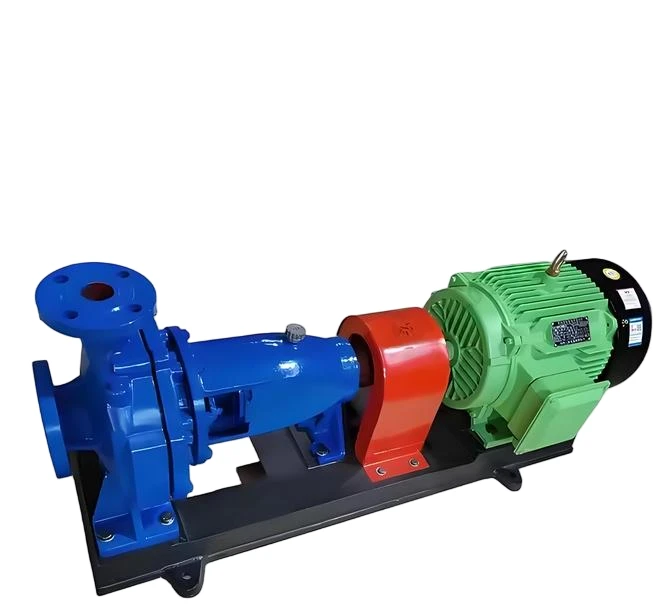

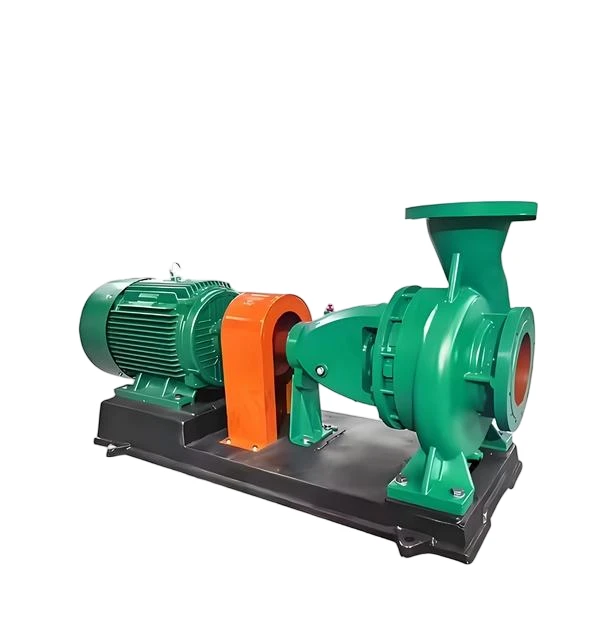

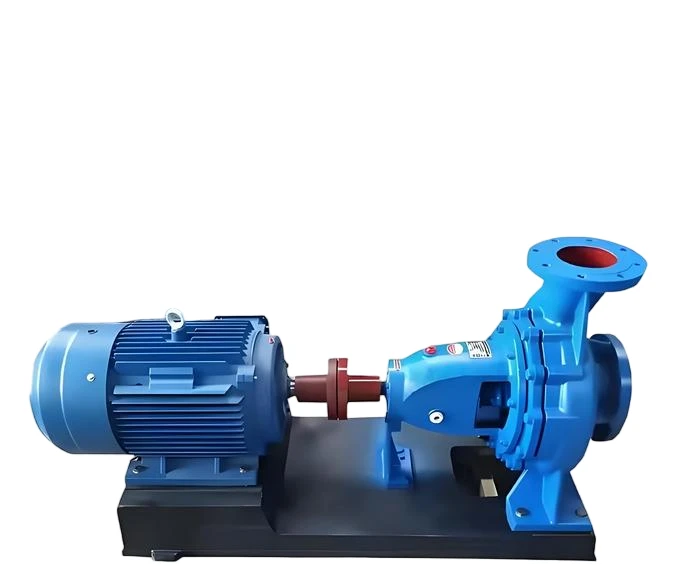

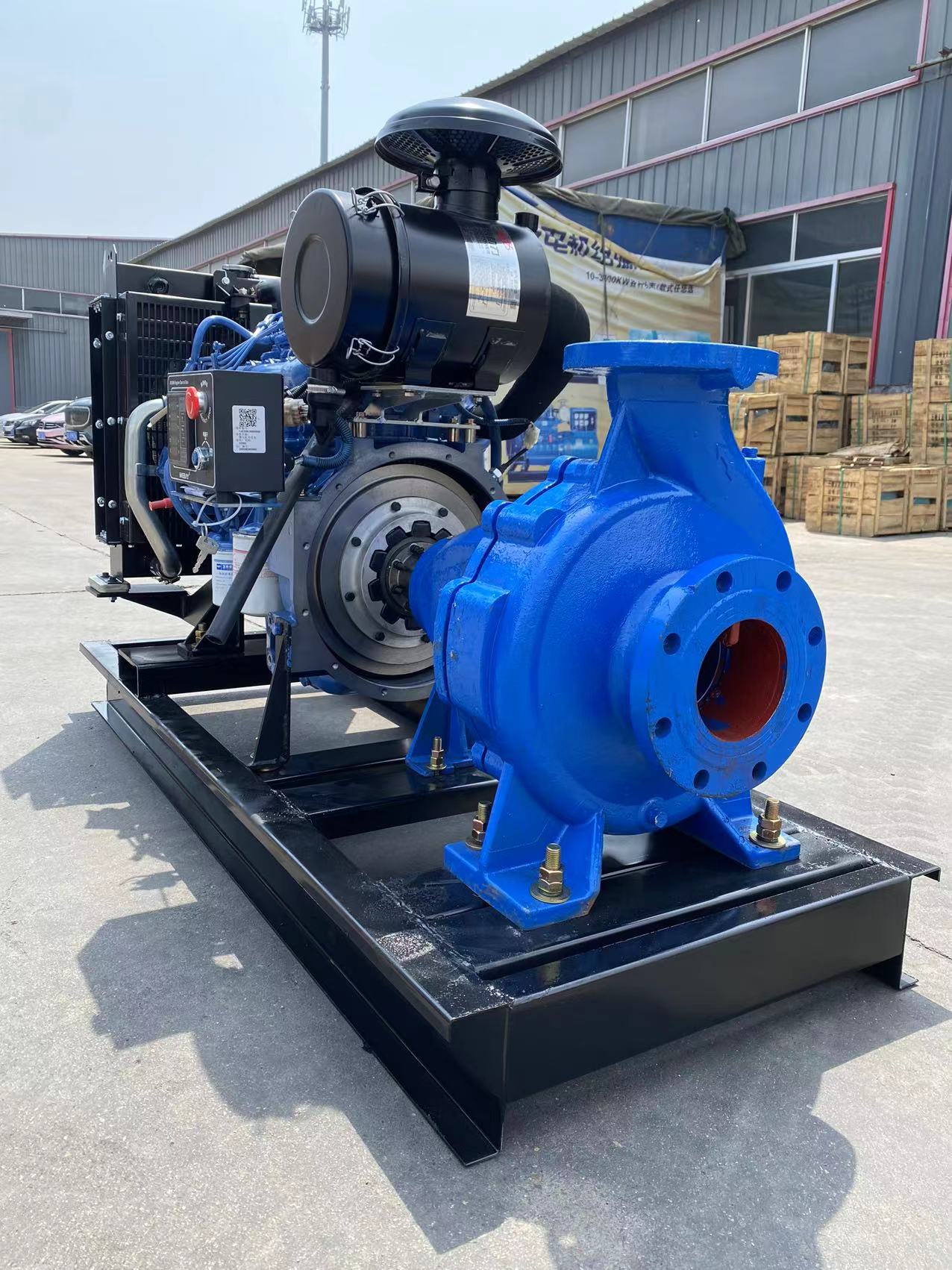

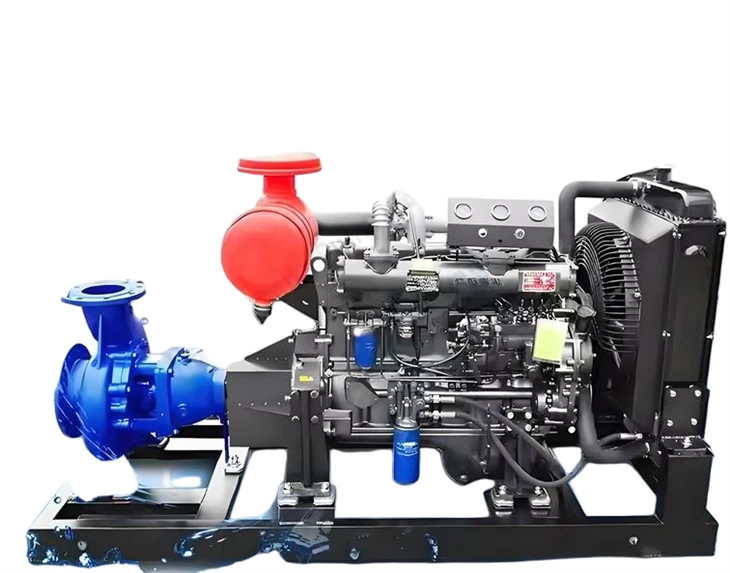

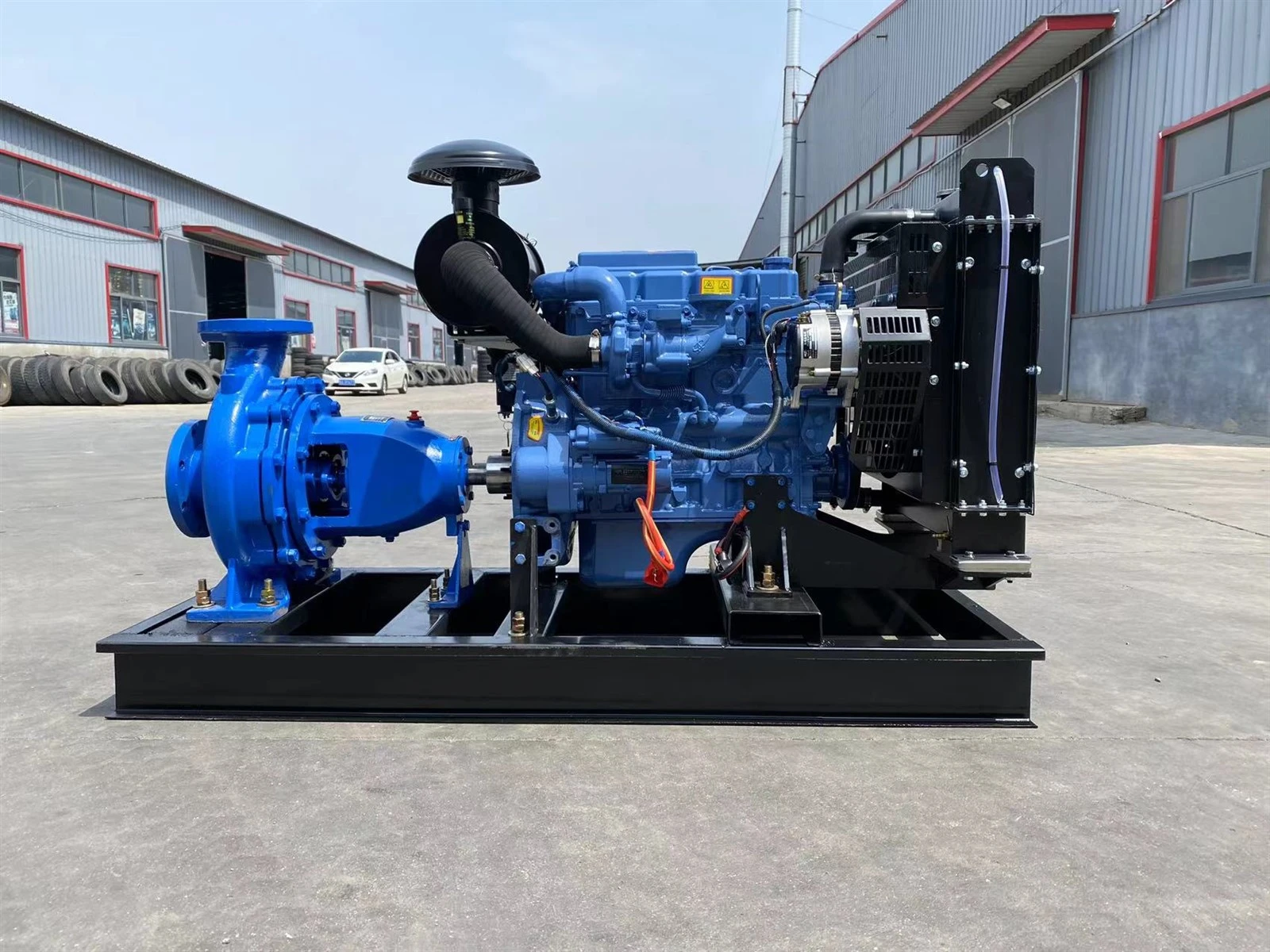

Končna sesalna črpalka iz litega železa za HVAC, industrijsko pripravo vode

Končna sesalna črpalka iz litega železa za HVAC, industrijsko pripravo vode Glavni parametri delovanja centrifugalne črpalke so premer rotorja, pretok, moč in učinkovitost. Razmerje med temi parametri je mogoče določiti s poskusi. Proizvodni oddelek centrifugalnih črpalk predstavlja osnovne parametre delovanja svojih izdelkov s pomočjo krivulj, ki jih imenujemo karakteristične krivulje centrifugalnih črpalk. Te krivulje so na voljo za referenco uporabniških oddelkov pri izbiri črpalk in njihovem upravljanju.

Končna sesalna črpalka iz litega železa za HVAC, industrijsko pripravo vode

Karakteristična krivulja je bila izmerjena pri fiksni hitrosti vrtenja in je uporabna samo za to hitrost. Zato je na grafu karakteristične krivulje prikazana vrednost vrtilne hitrosti n. Graf prikazuje karakteristično krivuljo vodoravne sesalne centrifugalne črpalke serije Grundfos NK pri n=1450 vrt/min. Na grafu so narisane tri krivulje:

Končna sesalna črpalka iz litega železa za HVAC, industrijsko pripravo vode

H-Q krivulja
Krivulja H-Q predstavlja razmerje med pretokom Q črpalke in tlačno višino H. Pri centrifugalnih črpalkah se tlačna višina zmanjšuje, ko se stopnja pretoka poveča v določenem območju. Oblike krivulj H-Q za različne tipe centrifugalnih črpalk se razlikujejo. Nekatere krivulje so razmeroma ravne in primerne za situacije, ko se višina tlaka malo spremeni, pretok pa se znatno spremeni; drugi so bolj strmi in so primerni za situacije, ko se tlačna višina zelo spreminja, vendar se pretok ne more preveč spremeniti.
2. N-Q krivulja
Krivulja N-Q predstavlja razmerje med pretokom Q črpalke in močjo N na gredi. Vrednost N narašča, ko se povečuje vrednost Q. Jasno je, da je moč, ki jo porabi gred črpalke, najmanjša, ko je Q 0. Zato je treba pri zagonu centrifugalne črpalke, da zmanjšate zagonsko moč, zapreti izstopni ventil.
3. η-Q krivulja
Krivulja η-Q predstavlja razmerje med pretokom črpalke Q in učinkovitostjo η. Na začetku se η povečuje, ko Q narašča, doseže največjo vrednost in nato pada, ko Q narašča. Največja vrednost te krivulje ustreza najvišji točki učinkovitosti. Črpalka na tej točki deluje z ustrezno višino in pretokom ter dosega največjo učinkovitost. Zato je ta točka konstrukcijska točka centrifugalne črpalke. Pri izbiri črpalke je vedno zaželeno, da črpalka deluje z največjim izkoristkom, saj je to delovanje najbolj ekonomično in razumno. Vendar v resnici črpalka pogosto ne more delovati točno v teh pogojih. Zato je običajno določeno delovno območje, znano kot območje visoke učinkovitosti črpalke. Učinkovitost v območju visoke učinkovitosti ne sme biti nižja od 92 % največje učinkovitosti. Hitrost pretoka, višina in moč, navedeni na imenski tablici črpalke, so pri najvišji učinkovitosti. Katalogi izdelkov in navodila za centrifugalne črpalke pogosto navajajo tudi obseg pretoka, višine in moči v območju največje učinkovitosti. 0
2. Vpliv vrtilne hitrosti centrifugalne črpalke na karakteristično krivuljo
Karakteristična krivulja centrifugalne črpalke je določena pri določeni hitrosti vrtenja. Ko se vrtilna hitrost spremeni od n1 do n2, se približno razmerje med pretokom, višino in močjo imenuje zakon sorazmernosti. Ko je sprememba vrtilne hitrosti manjša od 20 %, se lahko šteje, da učinkovitost ostane nespremenjena, in za izračun se lahko uporabi zgornja formula.
3. Vpliv premera rotorja na karakteristično krivuljo

Ko se premer rotorja ne spremeni veliko in hitrost vrtenja ostane konstantna, se približno razmerje med premerom rotorja, pretokom, višino in močjo imenuje zakon rezanja.
Skratka, karakteristične krivulje centrifugalnih črpalk (krivulje H-Q, N-Q, η-Q) so temeljna orodja za razumevanje in izbiro črpalk. Ne razkrivajo samo notranjega razmerja med pretokom, višino, močjo in učinkovitostjo, temveč nam nudijo tudi teoretično osnovo za prilagoditev delovanja črpalke s pomočjo "zakona sorazmerja" in "zakona rezanja". Obvladati karakteristične krivulje pomeni znati izbrati najprimernejši tip črpalke za sistem, določiti učinkovito delovno območje in tako doseči varno, ekonomično in učinkovito delovanje.
