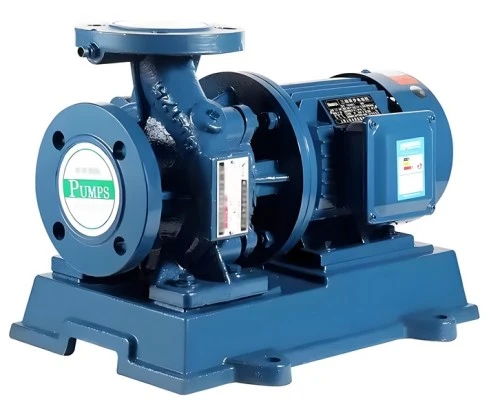

Centrifugalna črpalka za čisto vodo ISW

Opis izdelkov Centrifugalna črpalka za pospeševanje cevovoda ISG je energetska oprema, ki se uporablja za transport. Ta oprema vključuje najnovejše mednarodne napredne tehnologije in je razvita kot zadnja generacija vertikalnih centrifugalnih črpalk. Lahko izpolnjuje zahteve uporabe ...

Pošlji povpraševanje

Opis

Opis izdelkov

Za obrat, ki uporablja črpalke ISO 2858, dejanska vrednost ni na imenski tablici-ampak v zasnovi Back Pull-Out. Če je vaša serija IS nameščena z distančno sklopko, je vzdrževanje delo enega-človeka: odvijete okvir in izvlečete celoten vrtljivi sklop. Ohišje in cevi ostanejo privijačeni na tla. Brez prerazporeditve, brez motenj v razdelilniku.

Logika rotorja in aksialnega potiska

Srce črpalke IS je uravnotežen rotor. V zadnjo pokrovno ploščo rotorja izvrtamo izravnalne luknje za izravnavo tlaka. Če je vaša procesna tekočina nagnjena k luščenju ali kristalizaciji, bodite pozorni na te luknje. Če se zamašijo, bo aksialni potisk skokovito narasel in potisne ležaje boste zamenjali vsak mesec namesto vsako leto. Pri manjših okvirjih, kjer je sila nizka, se zanašamo na kroglične-ležaje za težke obremenitve, da prevzamejo udarec, toda pri velikih modelih 200 mm+ je ta kombinacija izravnalne luknje/tesnilnega obroča vaša glavna obramba pred upogibom gredi.

Tesnjenje gredi: polnilna škatla v primerjavi z mehanskim tesnilom

Mehko pakiranje (žleza): To je še vedno standard za oddaljena mesta. Ključ je Lantern Ring (Packing Ring). Ko vlečete iz vakuuma ali globoke posode, se želi zrak pretihotapiti skozi gred. Majhen tok vode pod tlakom preusmerimo z izpustne strani nazaj v polnilno škatlo preko notranje odprtine v pokrovu črpalke. To ustvari tekoči pečat.

Pravilo puščanja: če embalaža ne kaplja (30-50 kapljic/min), gori. Suha embalaža bo v eni sami izmeni "obtegla" vaš tulec gredi.

Zaščita rokavov: Uporabljamo tulec žrtvene osi. Ko se obrabi, zamenjaš tulec, ne drage gredi.

Mehanska tesnila (DIN 24960): Za zahteve brez-puščanja vgradimo eno-čelno, ne-uravnoteženo tesnilo.

Dimenzija "S": Ko zamenjate tesnilo, ga ne potisnite noter. Obstaja določen prostor za namestitev (razmik S-). Če je vaše nadomestno tesnilo nekoliko dolgo, boste morda morali obrezati kratko pušo gredi ali odviti vijake pritrdilnega obroča, da dosežete to prijetno mesto napetosti vzmeti.

Konfiguracija ISR: ravnanje s toploto (80 stopinj - 130 stopinj)

Standardna črpalka IS je stroj za 80 stopinj. Če pritiskate na 100 stopinj + vroča voda, potrebujete različico ISR. Doda hladilno komoro med glavo črpalke in ohišjem ležaja. Na pokrovu boste videli dve 1/2" odprtini-, skozi katero bosta napeljana hladna voda, da bo območje tesnila ohlajeno. Če tega ne storite, bo toplota razredčila maščobo ležaja, kar bo povzročilo "suho" okvaro ležaja, veliko preden tesnilo dejansko popusti.

Namestitev "Gotchas"

Smer vrtenja: Nikoli ne preskušajte vrtenja motorja, ko je črpalka priključena in prazna. Če se vrti nazaj, se lahko matica rotorja zavrti takoj, kar lahko poči ohišje ali lopatice rotorja.

Obremenitev cevi: Če potrebujete lomilko, da vstavite vijake prirobnice, bo vaša črpalka odpovedala. Ohišje črpalke je hidravlična posoda in ne nosilec cevi. Uporabite neodvisna obešala za vaše sesalne/izpustne cevi.

3-minutna mrtva glava: te črpalke ne zaganjajte pri zaprtem izpustnem ventilu več kot 3 minute. Voda bo zavrela, mehansko tesnilo se bo razbilo zaradi toplotnega udara in rotor se lahko zatakne.

Kontrolni seznam operacij

Temperatura ležaja: 40 stopinj nad okolico je normalno. Če doseže 80 stopinj, ste ga preveč-namazali ali pa vaša poravnava ni v redu.

Polnjenje: črpalke IS NISO samosesalne-. Če ne napolnite sesalnega voda in ne odzračite zraka (skozi zgornji čep), boste imeli ničelni pretok in uničeno tesnilo.

Vrzel obrabnega obroča: Ko vam pretok začne padati, je to običajno obrabni obroč. Nova črpalka ima 0,15 mm - 0.25 mm radialne reže. Ko se to podvoji, gre vaša učinkovitost v koš.

Model izdelka

Številka modela	TrafficQ		glava (m)	Učinkovitost (%)	Hitrost (r/min)	Moč motorja (KW)	Dodatek za erozijo (m)
Številka modela	(m3/h)	(I/s)	glava (m)	Učinkovitost (%)	Hitrost (r/min)	Moč motorja (KW)	Dodatek za erozijo (m)
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	1.1	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-100(1)	6.3	1.75	12.5	54	2900	0.75	2.3
32-125(1)	6.3	1.75	20	46	2900	1.1	2.3
32-160(1)	6.3	1.75	32	40	2900	2.2	2.3
32-200(1)	6.3	1.75	50	33	2900	4.0	2.3
40-100	6.3	1.75	12.5	54	2900	0.75	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	32	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.2	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4.0	2.3
40-200A	5.9	1.64	44	31	2900	3.0	2.3
40-200B	5.5	1.53	38	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4.0	2.3
40-100(1)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(1)A	11.2	3.11	10	60	2900	0.75	2.3
40-125(1)	12.5	3.47	20	58	2900	1.5	2.3
40-125(1)A	11.2	3.11	17.2	56	2900	1.1	2.3
40-160(1)	12.5	3.47	32	52	2900	3.0	2.3
40-160(1)A	11.7	3.25	28	51	2900	2.2	2.3
40-160(1)B	10.5	2.92	22.5	50	2900	1.5	2.3
40-200(1)	12.5	3.47	50	46	2900	5.5	2.3
40-200(1)A	11.7	3.25	44.5	45	2900	4.0	2.3
40-200(1)B	10.5	2.92	35	44	2900	3	2.3
40-250(1)	12.5	3.47	80	38	2900	11	2.3
40-250(1)A	11.7	3.25	70	38	2900	7.5	2.3
40-250(1)B	10.8	3.0	60	37	2900	7.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11.2	3.11	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3
50-125A	11.2	3.11	17.2	56	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3.0	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.5	2.92	22.5	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.7	3.25	44.5	45	2900	4.0	2.3
50-200B	10.5	2.92	35	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.7	3.25	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
